PolyBoost是由Carl-Mikael Lagnecrantz开发的3ds Max工具集，能快速有效的完成一系列Poly建模工作。PolyBoost提供复杂灵活的Poly子对象选择，同时也有强大的模型辅助编辑工具、变换工具、UV编辑工具、视口绘图工具等。PolyBoost的主要针对“可编辑多边形”开发，大部分功能在“编辑多边形修改器”中也可使用。PolyBoost支持Max5-2009。

PolyBoost的官方网址 http://www.polyboost.com/
目前最新为4.1版，支持Max2009。

PolyBoost的下载地址及安装方法可以google或baidu得到，这里不多说了。

资料来源
 - PolyBoost官方网站（gif动画等）
 - PolyBoost英文帮助手册（功能概述、部分演示图片）
 - 本站原创（心得体会，部分实例，页面导航）

页内跳转/本页目录
每个部分都装在自己的区块里，从上到下依次是
 - 前言
 - 功能概述
 - 新手指南
 - 用词说明
 - 文章主体，本页的核心，从图片导航开启的内容都出现在这里
 - 最近更新的部分（不得已之举，受blog字数限制无法将全篇写出来）

注：仅仅是简介，写给尚未接触PolyBoost的朋友做一粗浅了解，下面所述远非PolyBoost的全部功能

【Selection|选择模块】，以各种方式进行Poly子对象选择
　　- Loop / Ring / GrowLoop(Ring) / StepLoop / DotLoop(Ring)
　　高级的Loop/Ring选择，如间隔选择；向两翼扩大等
　　- Outline / Fill / Fill / Tops
　　特殊的选择功能，如以对角面填充整个区域；选择当前的边缘等
　　- StepMode / LoopMode / RingMode
　　开启特定选择模式，如点击一个边自动选中Loop上所有边
　　- Similar子菜单：按照相似的属性选择子对象，如选择面积相同的面
　　- Numeric子菜单：按照指定结构选择，如选择所有三角面
　　- Random子菜单：按比例随机选择子对象
　　- Symmetry
　　选择另一侧的子对象，如Poly角色中以左手的面选中右手

【Modeling|建模模块】，高级的Poly子对象编辑功能
　　- InsertLoop / RemLoop
　　快速的添加或移除Loop，仅需选中一条边或两个顶点
　　- CL / EL / BCorner / BEnd
　　处理Loop转向或终结的地方，形成特定结构以保持四边面
　　- DC / RC / PaintC
　　高级的边连接工具，可随机位置；或以鼠标涂抹出连接线等
　　- InsV / Quadrify / SpinEdge
　　改变拓扑的工具，如插入顶点；移除三角面等
　　- GeoPoly / CreatePoly
　　以选中顶点生成面；或生成正多边形面
　　- MultiHide / Smooth / Hard
　　快速切换任何子对象的显示隐藏状态；切换模型光滑显示
　　- LoopTools子菜单：一整套调整边Loop的工具
　　　　- FlowConnect / SetFlow
　　　　使Loop适合周边网格的曲面
　　　　- AdjustLoops
　　　　调整平行的两组或三组Loop的间距
　　　　- Center / Space
　　　　使Loop置中或平均分布顶点
　　　　- Curve / Straight / Circle / Relax
　　　　对Loop塑形，使成为曲线；直线；圆环；或松弛一组Loop
　　- Topology子菜单：改变点线面结构，形成各种拓扑图案
　　- PolyDraw子菜单：在视口拖动鼠标绘制Poly模型
　　　　- Build / Connect / SwiftLoop / Border / Move / Optimizer
　　　　建立及修改顶点，边，面的完备工具组
　　　　- PolyTopo / PolySurf / PolyShapes
　　　　依据鼠绘的结构线或边缘形状生成Poly面；或在曲面上涂抹出Poly面
　　　　- PolyStrips / PolyBranch / Splines
　　　　鼠绘带状面或多分段挤出面；或在曲面上绘制样条线
　　　　- SolveSurf
　　　　多边面转换为四边面的工具

【PatternMaker|图案模块】，用Poly面形成复杂的几何图形

【SelectionMixer|选择混合器模块】，存取Poly子对象选区；选区布尔运算

【TextureTools|纹理模块】，贴图纹理绘制相关功能
　　- ViewportCanvas子菜单：直接在Max视口中绘制纹理并自动生成贴图
　　- BitmapSelect子菜单：以指定位图的颜色选中Poly子对象
　　- CavityMap / DensityMap / DustMap / SubSurfaceMap
　　生成描述模型表面曲率；顶点密度；法线方向；模型厚度的贴图
　　- SelectionToBitmap / TextureWrap
　　生成描述选中子对象的贴图；指定一个纹理，生成无缝包裹模型的贴图

【Tools|工具模块】，在整个模型中大范围的选择子对象
　　- SurfaceSelect / NormalSelect / PerspectiveSelect / DistanceSelect
　　依据表面曲率，法线方向，透视角度，距轴点远近选择子对象
　　- SelectHalf
　　快速选中Poly模型的一半
　　- Even/Odd
　　根据面ID奇偶性选择，可形成有规律的图案，以及"平移"选区

【UVW/Skin|UV模块】，UV编辑，UV展开，布料蒙皮相关功能
　　- UVW Tweak
　　拖动Poly顶点调UV的工具
　　- (Unwarp UVW) Ring(Loop) / GrowRing(Loop)
　　在UV编辑器里进行Loop/Ring选择
　　- Stitch
　　选择接缝的顶点后缝合UV簇
　　- UVLineup / UVSapce
　　沿轴对齐UV顶点，或等距分布UV边
　　- ToBase / ToUVW
　　以UV元素选择Poly子对象或反之

【Transform|变换模块】，设置对象的旋转缩放属性，轴点位置等
　　- PolyShift子菜单：调整Poly局部位置，针对一定区域而非选定顶点
　　- Symmetry子菜单：将Poly模型一侧贴到其另一侧，在"对称修改器"无效时非常有用
　　- Rotate
　　方便灵活的旋转工具，对Poly子对象也有效
　　- Size
　　将物体的长宽高设为指定大小
　　- AlignPivot
　　快速变更多个物体的轴点

【Other|其它】，版本信息，自动升级，设置等


示意九个模块的图标

这部分说的是启动运行，界面操作，添加快捷方式，“编辑多边形修改器”支持等。各位视情况自动略过。

启动方式

手动运行

Max主菜单里"MaxScript"->"Run Script"->浏览PolyBoost安装文件夹->选择"PolyBoost.mse"即可手动运行PolyBoost。

自动运行

需要让它随Max自动运行的话，进入PolyBoost的"Other"模块，勾选右下角的Options对话框里的"Autolaunch PolyBoost on Startup"即可。


图示Options对话框

界面

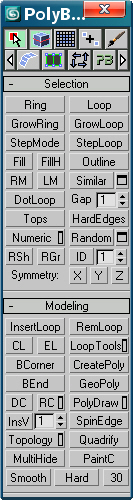

启动PolyBoost之后看到如图默认界面。上面那9个按钮控制对应模块的显示/隐藏。按住Ctrl点击则是转换到（而非添加）该模块。那两个小箭头用来停靠在Max界面边缘，贴附边缘后，点同一个箭头复原。

按钮旁边有形如右侧方框标记的可以打开子菜单，有形如右侧"i"标记的是使用提示，通常出现在功能较复杂的按钮里。

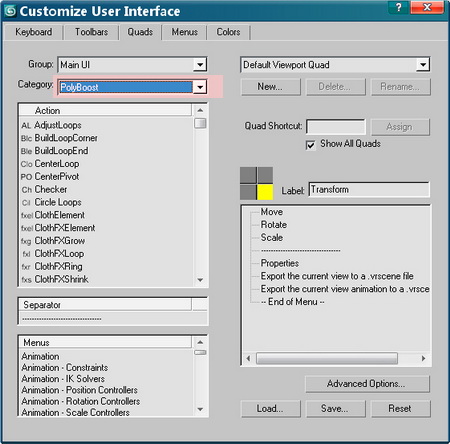

另外，几乎全部功能都可以在自定义用户界面的PolyBoost目录找到，因此也可以将PolyBoost拆散（-_-!）之后分别放到菜单，工具栏，右键里，当然也可以设快捷键。



对“编辑多边形修改器”的支持

熟悉Max的朋友都了解“Editable Poly Object”和“Edit Poly Modifier”内部功能是不大相同的。PolyBoost主要是针对“可编辑多边形|Editable Poly Object”开发。如果你使用了“编辑多边形修改器Edit Poly Modifier”，那么PolyBoost以下功能仍可使用：

 - 除【位图选择|BitmapSelect】之外的所有选择工具
 - 在建模模块（主菜单）中的工具
 - 所有LoopTools子菜单中的工具
 - PolyDraw子菜单中的 Build / Connect / SwiftLoop / Border / Move / Optimizer 工具

因此“编辑多边形修改器”不能使用的工具包括：
 - 【位图选择|BitmapSelect】工具
 - PolyDraw子菜单中的 PolyTopo / PolySurf / PolyShapes / PolyStrips / PolyBranch / Splines 等

为求严谨准确，避免误会，下面列出一些单词的翻译对照及用词约定，如有不妥请回复指出。

【多边形对象|Polygon Object】，没什么可说的，下文简称多边形或Poly。

【子对象层级|Subobject Level】，指多边形对象下属的[顶点|Vertex]，[边|Edge]，[边界|Border]，[多边形|Polygon]，[元素|Element]。为了通顺，下文称为“子对象”或“某某层级”。

【面|Polygon】，严格的说起来应该叫“Polygon对象下属的Polygon子对象”，不会歧义时一律称为“面”。

【开放边|Open Edge】，只有一侧连着面的边叫开放边（边界层级选中的都是开放边）。

【Loop/Ring】，Max中文译作“循环/环形”，官方的说法是“Loop通过四路交点延伸当前选择，Ring选定与当前边并行的所有边”。。还不如原词容易懂。。如果不明白，请在提及之处实际体会一下。

【选区】，处在子对象层级时，当前所选中的部分。这是借鉴Photoshop的，Max不提这个说法。PS被人称为“选区的艺术”，“选区”借用在PolyBoost里也不过分吧～

【移除|Remove】【删除|Delete】，这个的区别大家应该都知道的，移除比删除要"温和"一些，不那么具有破坏性。

【Shift】【Ctrl】【Alt】，特定的功能需要按下这些功能键时点鼠标，这种情况出现时会以颜色标注清楚。
【Normal】，对应上面，即只是单击鼠标，不配合功能键。
【快捷键特例】，某些功能以快捷键或右键菜单方式执行时，结果会有些微不同，以此项标明。
